智能手機芯片的主頻越來越高，會產生大量的熱量，過大的熱量會影響用戶的舒適感，同樣也可能會燒壞硬件。因此，各大廠商都會考慮智能手機如何散熱。
智能手機主要熱源

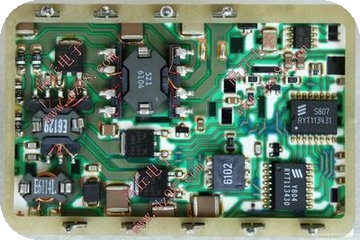

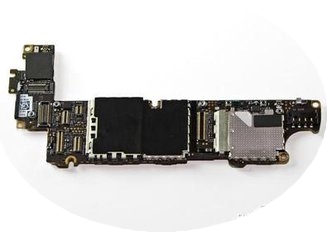

1、主電路板、CPU、內存模塊、GPS模塊、射頻電路、屏顯電路、WIFI、藍牙模塊等熱源。
2.次電路板、天線模塊、光線感應模塊、前置攝像頭模塊等熱源。
3.電板

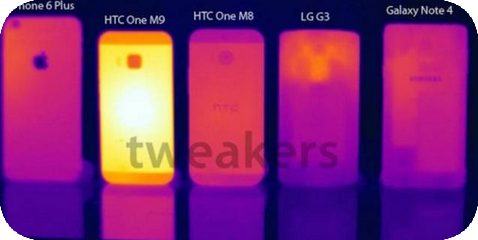

智能手機表面溫度實測、分析
搭載 Snapdragon 810 芯片的Phone 滿載測試表面溫度55.4℃
39.4℃ | 55.4℃ | 38.7℃ | 44.2℃ | 37.8℃

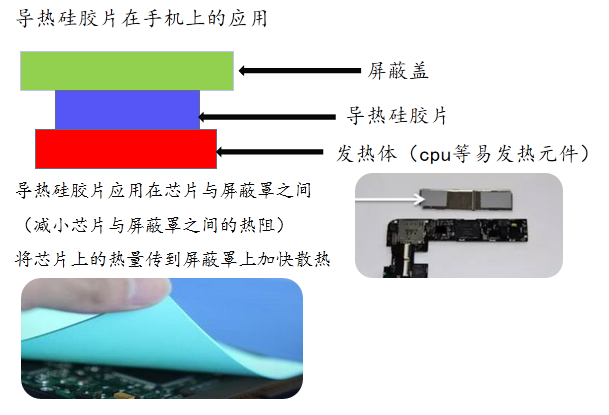

導熱硅膠墊片在智能手機行業的應用

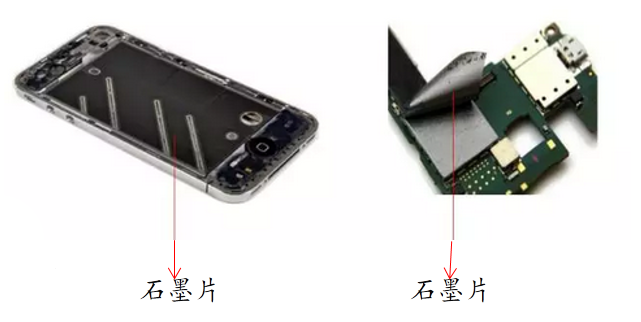

石墨片在智能手機行業的應用

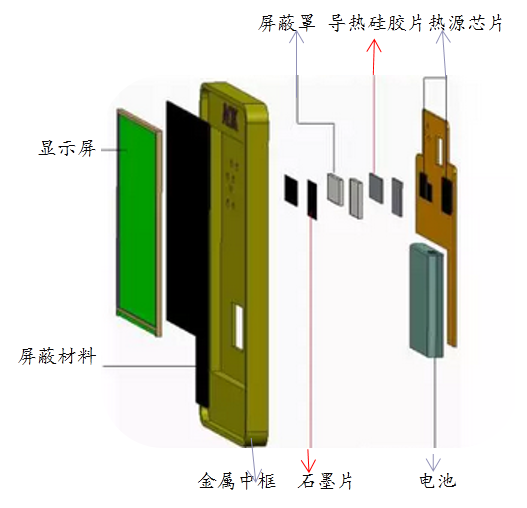

應用說明：在主要芯片發熱位置貼上導熱硅膠片，有助于芯片的熱量迅速導入到屏蔽罩上，在通過屏蔽罩上表面貼附的石墨片散熱
石墨片導熱散熱效果示意圖
